Bagaimanakah Anda Memilih Jenis Kasut Brek, Bahan Geseran dan Nombor FMSI yang Tepat untuk Lori atau Armada Tugas Berat Anda?

Cara Brek Drum Berfungsi pada Trak Tugas Berat

Treler traktor Kelas 8 yang dimuatkan penuh boleh menimbang sehingga 80,000 paun. Membawa jisim itu ke perhentian terkawal pada kelajuan lebuh raya memerlukan lebih banyak daripada sistem brek kereta penumpang — ia memerlukan pemasangan brek asas yang direka bentuk dengan tepat, dan di tengah pemasangan itu ialah kasut brek.

Trak tugas berat bergantung pada sistem brek dram S-cam yang digerakkan udara pada kebanyakan gdanar. Apabila pemandu menekan pedal brek, udara termampat memasuki ruang brek, menolak tolak dan memutar pelaras kendur. Putaran itu memutarkan aci S-cam, yang menyebarkan kasut brek ke luar terhadap permukaan dalaman dram berputar. Geseran menukarkan tenaga kinetik kepada haba, dan trak menjadi perlahan.

Kasut brek ialah komponen yang membawa lapisan geseran dan memindahkan daya brek terus ke dram. Bentuk, pembinaan dan bahan pelapiknya menentukan betapa cekap dan boleh dipercayai pemindahan tenaga itu berlaku — di bawah beban gandar kemudi 20,000-lb atau gandar pemacu tugas berat 25,000-lb. Memilih kasut brek yang salah untuk aplikasi bukan sahaja mempercepatkan haus; ia menjejaskan jarak berhenti dan, akhirnya, keselamatan jalan raya.

Konfigurasi Kasut Brek: Mendahului, Mengekor dan Duo-Servo

Tidak setiap kasut brek melakukan kerja yang sama. Susunan mekanikal kasut di dalam dram — dipanggil konfigurasi — menentukan cara daya brek diagihkan dan cara kasut bertindak balas terhadap putaran dram.

Mendahului dan mengekori (S-cam standard): Konfigurasi yang paling biasa pada trak tugas berat moden. Kasut utama terlibat terlebih dahulu dan menjana majoriti daya henti; kasut mengekor menstabilkan kitaran dan melengkapkan perhentian. Persediaan ini memberikan brek yang seimbang dan boleh diramal pada gandar kemudi, pemanduan dan treler dan merupakan standard untuk platform kenderaan komersial Amerika dan Eropah.

Berkembar terkemuka: Kedua-dua kasut berfungsi sebagai kasut utama semasa gerakan ke hadapan, menghasilkan tork brek yang lebih tinggi ke arah itu. Konfigurasi ini menawarkan kuasa henti ke hadapan yang lebih kuat tetapi berprestasi lemah sedikit secara terbalik. Ia muncul terutamanya pada reka bentuk lama atau aplikasi khusus di mana nyahpecutan ke hadapan maksimum adalah keutamaan.

Duo-servo: Kedua-dua kasut memberi tenaga sendiri — putaran satu kasut secara mekanikal menguatkan daya pada yang lain. Hasilnya ialah brek berkuasa di kedua-dua arah, tetapi pada kos penjanaan haba yang lebih tinggi dan haus dipercepatkan di bawah beban berat. Reka bentuk duo-servo kurang biasa hari ini dan cenderung muncul dalam aplikasi vokasional dan treler tertentu.

Bagi kebanyakan pengendali armada yang menjalankan laluan jarak jauh atau serantau, konfigurasi S-cam yang mendahului dan mengekori ialah titik permulaan yang betul. Aplikasi vokasional — trak sampah, kenderaan sampah, peralatan pembinaan — mungkin memerlukan semakan sama ada konfigurasi yang lebih agresif sesuai untuk kitaran tugas. Kasut brek standard Amerika untuk trak separa dan treler direka bentuk mengikut piawaian S-cam terkemuka dan mengekori yang menguasai pasaran Amerika Utara.

Single-Web lwn. Double-Web: Memilih Pembinaan yang Tepat

Struktur fizikal kasut brek — khususnya jaringnya — menentukan berapa banyak tekanan mekanikal yang boleh diserap sebelum melentur, memesongkan atau menyebabkan sentuhan lapisan tidak sekata.

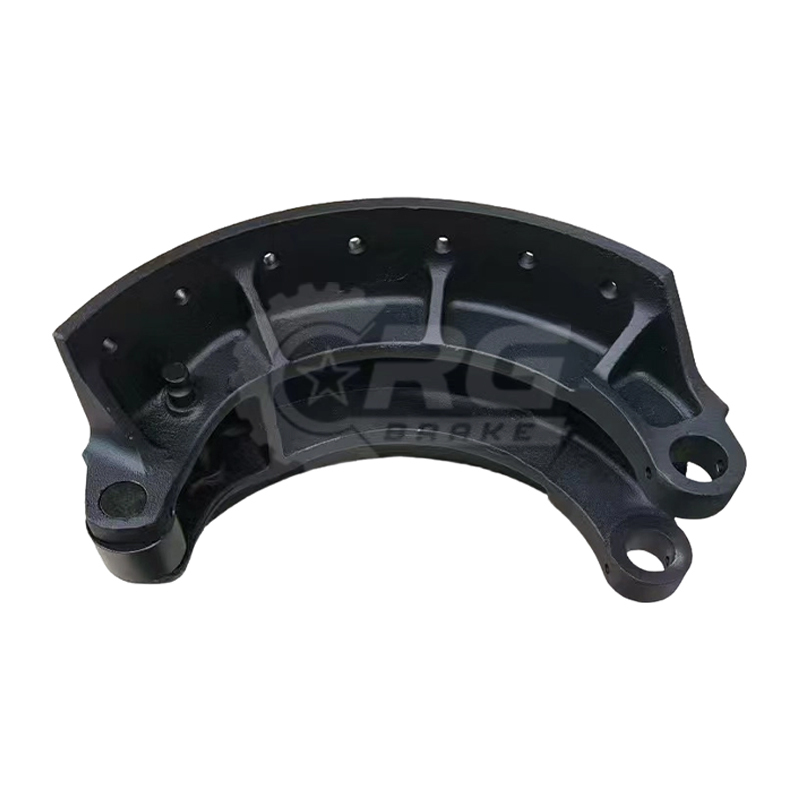

Kasut brek satu web gunakan satu rusuk tengah yang menyambungkan meja kasut ke sauh dan hujung cam. Lebih ringan dan lebih mudah untuk menghilangkan haba, ia adalah pilihan standard untuk talian-haul dan aplikasi serantau di mana penarafan gandar adalah sederhana. Di bawah beban yang konsisten, mereka berprestasi dengan pasti dan mengekalkan berat badan yang rendah.

Kasut brek dua web tambahkan tulang rusuk pengukuhan kedua untuk ketegaran yang lebih besar. Di bawah brek berat berulang kali — fikir pengangkut agregat yang dimuatkan menuruni gred — kasut yang lebih keras menahan lenturan yang menyebabkan kehausan lapisan tidak sekata dan kegagalan awal. Pertukaran itu ditambah berat dan premium kos yang sederhana.

Cara yang paling boleh dipercayai untuk memadankan pembinaan kasut dengan aplikasi adalah dengan penarafan berat gandar kasar (GAWR):

Apabila armada beroperasi pada muatan bercampur-campur, tentukan kasut untuk tugas yang paling berat yang selalu dihadapi oleh trak. Kurang penentuan mewujudkan kehausan lentur dan pramatang; terlalu menentukan pada gandar ringan meningkatkan bunyi, kehausan dram dan kekerasan brek. Kasut brek tuang untuk gandar komersial yang berat menawarkan laluan pembinaan alternatif — meja besi tuang memberikan ketegaran yang luar biasa untuk persekitaran perkhidmatan teruk GAWR tinggi di mana kasut keluli yang dicop tidak mencukupi.

Bahan Geseran dan Pilihan Lampiran Lapik

Lapisan geseran adalah tempat brek sebenarnya berlaku. Komposisi bahannya dan cara ia dilekatkan pada meja kasut kedua-duanya mempunyai akibat langsung untuk menghentikan prestasi, hayat haus dan kos operasi.

Lapisan separa logam adalah standard industri untuk aplikasi brek udara tugas berat. Campuran gentian logam, resin dan pengisi memberikan geseran yang konsisten merentasi julat suhu yang luas, menjadikan lapisan ini sangat sesuai untuk operasi serantau dan jarak jauh. Ia mengendalikan haba dengan cekap dan bertahan dengan baik dalam keadaan biasa, walaupun ia boleh menghasilkan lebih banyak bunyi dan haus dram daripada sebatian yang lebih lembut.

Lapisan logam tinggi mengandungi peratusan kandungan logam yang lebih tinggi khusus untuk menahan luntur pada suhu yang melampau. Kenderaan pembinaan, trak sampah dan operasi di kawasan pergunungan menjana haba brek yang melebihi apa yang boleh dikendalikan oleh lapisan separa logam standard. Sebatian logam tinggi mengekalkan kestabilan geseran dalam keadaan ini, dengan mengorbankan rasa pedal yang lebih kukuh dan haus dram yang lebih cepat.

Lapisan logam rendah / bukan asbestos (NAO). gunakan gentian sintetik dan pengisi mineral dengan kandungan logam yang minimum. Lebih senyap dan lembut pada dram, ia sesuai dengan aplikasi komersial yang lebih ringan di mana suhu brek kekal sederhana. Ia jarang menjadi pilihan yang tepat untuk perkhidmatan brek udara Kelas 8 di bawah beban berat yang berterusan.

Prestasi geseran diklasifikasikan lagi oleh kod geseran SAE J866 — penarafan dua huruf (seperti FF atau GG) yang menerangkan tingkah laku lapisan pada kedua-dua suhu operasi sejuk dan panas. Huruf pertama mencerminkan prestasi suhu rendah; yang kedua mencerminkan kestabilan suhu tinggi. Untuk aplikasi trak tugas berat standard, lapisan gred FF memberikan keseimbangan output tork yang betul dan rintangan pudar. Aplikasi tugas berat mungkin memerlukan kompaun gred GG. Pilihan pelapik brek untuk sistem brek dram tersedia secara berasingan untuk pengendali yang meletakkan semula kasut mereka sendiri secara dalaman.

Pada lampiran lapisan, pilihan adalah antara terpaku and terikat pembinaan. Kasut rivet menggunakan pengikat logam, menjadikan pemeriksaan haus mudah — sebaik sahaja kepala rivet menghampiri siram dengan permukaan lapisan, penggantian perlu dibuat. Kasut berikat menggunakan pelekat suhu tinggi untuk mencapai lampiran sentuhan penuh, mengurangkan bunyi bising dan tidak teratur memakai. Bagi pengendali yang lebih suka penyelesaian sedia untuk dipasang, kasut brek pra-lapik dengan bahan geseran telah dipasang menghapuskan langkah relining sepenuhnya, dan kit kasut brek berbaris lengkap dengan perkakasan termasuk spring, pin dan penahan untuk perkhidmatan gandar penuh dalam satu susunan.

Nombor FMSI dan Rujukan Silang: Mencari Kesesuaian yang Tepat

Setiap geometri kasut brek diseragamkan melalui nombor FMSI — kod pengenalan universal yang dicipta oleh Institut Piawaian Bahan Geseran. Nombor FMSI sepadan dengan bentuk kasut tertentu, geometri cam-end dan aplikasi, menjadikannya cara yang paling boleh dipercayai untuk mengesahkan kesesuaian yang betul tanpa mengira siapa yang mengeluarkan kasut itu.

Nombor FMSI biasa dalam pasaran tugas berat Amerika Utara termasuk:

• 4707Q — Kasut 16.5" × 7", digunakan secara meluas pada gandar pemacu dan treler merentasi kebanyakan aplikasi Kelas 8
• 4515Q — Kasut 16.5" × 5", biasa pada gandar kemudi dan konfigurasi gandar pemacu yang lebih ringan
• 4709ES2 — direka untuk pemasangan brek jenis cam khusus dalam perkhidmatan pengangkutan berat
• CA33 — kasut khusus untuk konfigurasi gandar komersial tertentu

Nombor FMSI biasanya dicop pada kasut itu sendiri dan dicetak pada label pembungkusan. Apabila merujuk silang antara bahagian OEM dan pembekal selepas pasaran, mengesahkan nombor FMSI memastikan kasut gantian sepadan dengan geometri dan kesesuaian asal — tanpa mengira jenama.

Kenderaan komersial Eropah menggunakan set nombor rujukan berbeza yang terikat pada pengeluar gandar seperti BPW dan SAF. Rujukan Eropah biasa termasuk BPW180 (05.091.46.17.0) dan BPW200 (05.091.27.83.0), sepadan dengan pemasangan gandar BPW yang digunakan secara meluas pada separa treler dan gandar trak Eropah. Kasut brek Eropah untuk sistem gandar BPW dan SAF memerlukan padanan rujukan OEM ini dengan tepat, kerana geometri kasut Eropah tidak bertukar dengan bahagian bernombor FMSI Amerika.

Peraturan praktikal: sentiasa mengesahkan kesesuaian menggunakan kedua-dua nombor FMSI dan saiz dram (diameter × lebar). Dua kasut dengan nombor FMSI yang berbeza boleh berkongsi dimensi yang sama tetapi berbeza dalam geometri cam-end atau anchor-end — ketidakpadanan yang tidak akan jelas sehingga pemasangan.

Piawaian Pematuhan Setiap Pengurus Armada Perlu Tahu

Pemilihan kasut brek di Amerika Utara beroperasi dalam rangka kerja kawal selia yang ditetapkan. Piawaian Keselamatan Kenderaan Bermotor Persekutuan No. 121 (FMVSS 121) mengawal prestasi sistem brek udara untuk trak, bas dan treler dengan GVWR melebihi 10,000 paun. Di bawah piawaian ini, kebanyakan traktor trak berat yang dimuatkan mesti mencapai hentian penuh dari 60 mph dalam jarak 250 kaki. Traktor servis teruk dibenarkan 310 kaki.

Keperluan jarak berhenti ini menetapkan tingkat prestasi untuk keseluruhan sistem brek — termasuk kasut. Kasut brek yang kurang prestasi rating geserannya di bawah haba, atau yang haus tidak sekata akibat ketidakpadanan pembinaan, boleh menolak kenderaan di luar pematuhan semasa pemeriksaan di tepi jalan atau analisis selepas kemalangan. Kasut brek yang mematuhi DOT direka dan diuji untuk menyokong prestasi FMVSS 121 merentasi julat muatan terkadar kenderaan.

Di luar piawaian persekutuan A.S., pembeli yang mencari sumber untuk pasaran eksport harus mengesahkan bahawa kasut brek membawa pensijilan antarabangsa yang sesuai. E-mark (pensijilan ECE) diperlukan untuk komponen yang dijual ke pasaran Eropah; ia menandakan bahawa bahan geseran dan pembinaan kasut telah diuji secara bebas kepada kriteria prestasi ECE R90. Menyumber daripada pengilang yang mampu membekalkan kedua-dua kasut standard Amerika yang mematuhi DOT dan kasut standard Eropah yang diperakui E-mark memudahkan perolehan untuk armada dan pengedar yang beroperasi secara global.

Mengapa Kasut Brek Sumber daripada Pengilang Khusus

Kasut brek adalah komponen kritikal keselamatan. Perbezaan antara pembekal yang memahami kejuruteraan geseran dan orang yang menganggap kasut sebagai pengecap keluli komoditi menjadi jelas di lapangan — melalui kehausan yang tidak sekata, pemisahan lapisan awal atau prestasi berhenti yang tidak konsisten di bawah beban.

Pengeluar kasut brek khusus menawarkan beberapa kelebihan berbeza berbanding pengedar alat ganti am. Bekalan kilang terus menghapuskan penanda perantara dan memberikan pembeli kebolehkesanan ke sumber pengeluaran — penting apabila dokumentasi kualiti diperlukan untuk rekod penyelenggaraan armada atau audit kawal selia. Keupayaan kejuruteraan peringkat OEM bermakna pengilang boleh menghasilkan kasut mengikut dimensi yang ditentukan pelanggan, penilaian geseran dan konfigurasi pelapik daripada memaksa pembeli menyesuaikan diri di sekitar katalog tetap.

Kedalaman liputan juga penting. Armada Amerika Utara menggunakan geometri FMSI standard Amerika; Treler Eropah dan sumber antarabangsa dijalankan pada BPW, SAF dan platform gandar Eropah yang lain. Pembekal dengan kedua-dua barisan produk dalam pengeluaran — bukan sahaja tersenarai — boleh menyediakan kumpulan campuran daripada satu sumber, mengurangkan kerumitan vendor dan meningkatkan ketersediaan alat ganti.

CRG, dikendalikan oleh Zhejiang Courage Auto Parts Co., Ltd., mengeluarkan kasut brek, kasut brek tuang, pelapik brek dan pemasangan kasut berbaris untuk aplikasi kenderaan komersial tugas berat merentas standard gandar Amerika dan Eropah. Pengeluaran disokong oleh barisan pembuatan termaju dengan perkakas gred OEM, dan produk tersedia untuk perkongsian OEM dan spesifikasi tersuai. Untuk pasukan perolehan yang menilai penyatuan pembekal atau hubungan penyumberan baharu, pertanyaan kilang terus memberikan gambaran paling jelas tentang masa memimpin, kuantiti pesanan minimum dan dokumentasi pensijilan yang tersedia.
